Födro Flachschieber

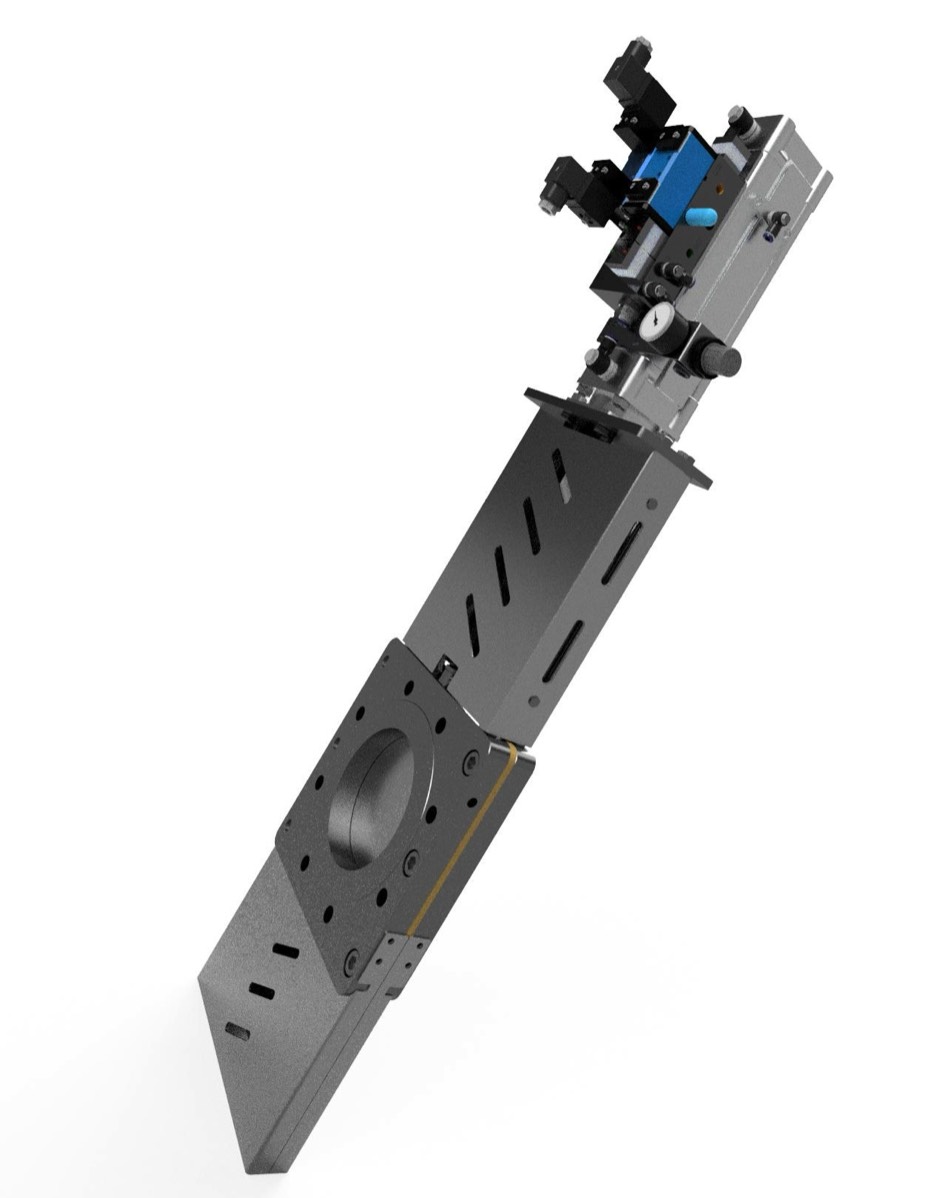

Stacks Image 337

Der Födro-Flachschieber überzeugt durch seine kompakte, funktionale Bauweise und ist für den Einbau in pneumatische Förderleitungen konzipiert. Er eignet sich ideal für den sicheren und zuverlässigen Transport von staub- und rieselfähigen Schüttgütern, auch unter hohen Druckbedingungen und bei abrasiven Medien.

Dank seiner robusten Konstruktion und speziellen Ringdichtung bietet der Flachschieber maximale Betriebssicherheit und eine lange Lebensdauer, auch im Dauerbetrieb.

Einsatzbereiche

Födro-Flachschieber kommen überall dort zum Einsatz, wo pneumatische Förderung stattfindet – insbesondere in Industrieprozessen mit:

  • Schleifmitteln
  • Zement
  • Kalk
  • Quarzsand
  • Aluminiumoxid
  • Graphit
  • Futtermitteln
  • u. v. m.

Funktion & Steuerung

  • Pneumatischer Antrieb: Die Schieberplatte wird durch einen Druckluftzylinder bewegt.
  • Flexible Einbaulage: Der Flachschieber kann in beliebiger Position in Rohrleitungen montiert werden.
  • Effiziente Abdichtung: Eine ringförmige Dichtung sorgt für eine leckagefreie Absperrung bis 10 bar, auch unter Vakuumbedingungen.
  • Druckluftbeaufschlagung: Während der Schieber betätigt wird, sind die Ringdichtungen entlüftet – nach Abschluss des Hubs werden sie wieder mit Druckluft beaufschlagt.
  • Steuerung: Standardmäßig erfolgt die Ansteuerung über ein 5/2-Wege-Magnetventil mit zwei Endlagenschaltern zur Positionsüberwachung.
  • Optional: Die ZXO-Steuerung ermöglicht ein vollautomatisiertes Timing von Zylinder- und Dichtungssteuerung. Nur zwei Eingangssignale (24 V, 48 V oder 230 V) sind erforderlich. Varianten mit NC/NO und Einzelsignal verfügbar.

Technische Merkmale

  • Voller Durchlassquerschnitt
  • Geringer Verschleiß – ideal für abrasive Stoffe
  • Einfache, servicefreundliche Konstruktion
  • Druckdicht von 0 bis 10 bar, auch für Unterdruck geeignet
  • Flanschanschlüsse gemäß DIN 2576
  • Austauschbare Verschleissdurchführung !

Materialien

Gehäuseausführungen:

  • Stahl 1.0038 (S235JR)
  • Edelstahl 1.4301 (V2A)

Verfügbare Ringdichtungen:

  • Perbunan (NBR) – Standard, gute Ölbeständigkeit
  • Silikon – hohe Flexibilität, temperaturtolerant
  • Viton (FKM) – chemikalien- und temperaturbeständig

Temperaturbereich:
–20 °C bis +240 °C, abhängig von Dichtungsmaterial und Ausführung

Verfügbare Größen

  • DN 50, 65, 80, 100, 125
  • DN 150, 175, 200, 250
  • DN 300, 350, 400

⚙️ Sondergrößen sind auf Anfrage erhältlich – nutzen Sie dazu bitte unser Kontaktformular.

Typische Fördermedien

Schleifmittel, Korund, CSI, Kalk, Koks, Zement, Schamott,
Quarzsand, Quarzmehl, Schiefermehl, Bauxit, Aluminiumoxid,
Dolomit, Feldspat, Soda, Brandkalk, Graphit, Futtermittel aller Art
sowie zahlreiche weitere rieselfähige Produkte
